Уровнемер СЕНС УР2
Уровнемер СЕНС УР2

УРОВНЕМЕР СЕНС УР2

Код товара: 22192
Нашли дешевле?
Под заказ с центрального склада
Вопрос о товаре?
За подробной информацией обратитесь к нашим экспертам по бесплатному номеру

Описание

Радиоволновой уровнемер СЕНС УР2 используется для измерения уровня нефти и нефтепродуктов. По принципу работы уровнемер является радиоволновым частотным дальномером с линейной частотной модуляцией (ЛЧМ/FMCW) излучаемой частоты.

Данное оборудование изготавливается индивидуально по требованиям заказчика. Просчёт и подготовка КП возможны только на основании опросного листа.

Описание:

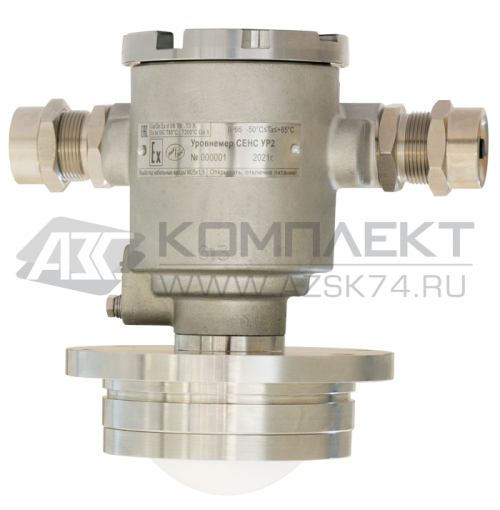

Уровнемер представляет собой корпус и рупорно-линзовую антенну, смонтированные на устройстве крепления.

Корпус уровнемера СЕНС УР1 производится из алюминиевого сплава АК7ч с окисным фторидным электропроводным покрытием, окрашивается порошковой краской (по заказу из коррозионностойких сталей 12Х18Н9ТЛ, 12Х18Н10Т). Оснащён внешним и внутренним зажимами заземления, двумя кабельными вводами. Возможно изготовление с дополнительными устройствами крепления изолирующих оболочек кабелей.
Электронная плата уровнемера с клеммами располагается внутри корпуса. Для получения доступа к ней необходимо открыть съёмную крышку.

Принцип работы:
Радиоволна направляется к поверхности контролируемой среды и по средствам отражения получает ответный сигнал. С помощью ответного сигнала уровнемер определяет расстояние до поверхности среды. Полученную информацию преобразует в данные  и передаёт по средствам СИ СЕНС.


Интерфейсы (протоколы)



СЕНС (СЕНС);
RS-485 (Modbus RTU);
4-20 мА (HART)

Максимальное измеряемое расстояние плоскости уплотнительной поверхности устройства крепления до поверхности контролируемой среды., мм

30 000

Минимальное измеряемое расстояние плоскости уплотнительной поверхности устройства крепления до поверхности контролируемой среды., мм

300

Минимальный измеряемый уровень среды в резервуаре, м

*Минимальное измеряемое расстояние от дна резервуара (от уровня раздела сред или осадка (при наличии)) до поверхности контролируемой среды.

от 0 до 0,5

*Зависит от отражающей способности контролируемой среды, определяемой её относительной диэлектрической проницаемостью Ɛ.

Пределы допускаемой основной погрешности измерений уровня для цифровых кодированных выходных сигналов, в зависимости от варианта исполнения и диапазона измерений, мм

±1, ±2, ±3, ±4 (в диапазоне измерений расстояния от 0,5 до 20 м)
±3, ±4 (в диапазоне измерений расстояния от 0,3 до 30 м)

Пределы допускаемой основной погрешности преобразования измеренного значения уровня в токовый сигнал (для модели с токовым сигналом 4–20 мА), % приведённый к диапазону

±0,05

Дискретность измерений уровня, мм

0,5

Допустимое напряжение питания, В

от 7 до 50 (DC)

Потребляемая мощность, Вт, не более

1 (модель с интерфейсами СЕНС и RS-485)
1,5 (модель с интерфейсами СЕНС, RS-485 и 4-20 мА)

Климатическое исполнение по ГОСТ 15150

УХЛ1

Диапазон температуры окружающего воздуха



*Для взрывозащищённого исполнения максимальная температура окружающего воздуха ограничивается специальными условиями безопасного применения (температурным классом).

от -50 до +85

Диапазон температуры контролируемой (измеряемой) среды (температура на установочном фланце), ℃

Для взрывозащищённого исполнения максимальная температура контролируемой (измеряемой) среды ограничивается специальными условиями безопасного применения (температурным классом).

от -50 до +80 (без изолирующей вставки);
от -50 до +190 (с изолирующей вставкой)

Рабочее давление, МПа, не более

2,5

* Конкретное значение рабочего давления определяется типом устройства крепления

Степень защиты по ГОСТ 14254

IP66

Маркировка взрывозащиты

Ga/Gb Ex d IIB T6...Т3 X

Диапазон излучаемой частоты, ГГц

от 120 до 125

Ширина измерительного луча, град, не более

6

Средняя наработка на отказ, ч, не менее

100 000

Назначенный срок службы, лет

15

Масса, кг

от 6 до 17 (в зависимости от варианта исполнения)


Файлы

Опросный лист уровнемер СЕНС УР2
Декларация соответствия требованиям ТР ТС 020/2011 "Электромагнитная совместимость технических средств"
Руководство по эксплуатации СЕНС УР2
Сертификат соответствия ТР ТС 012/2011 (взрывозащита)
