УРОВНЕМЕР ПМП-263

Код товара: 22374

Под заказ с центрального склада

За подробной информацией обратитесь к нашим экспертам по бесплатному номеру 8 800 2500 740

Описание

Уровнемер СЕНС ПМП-263 с аналоговым выходом ПМП-063 используется для измерения уровня жидких сред и преобразования в унифицированный токовый сигнал и/или цифровой кодированный сигнал на базе протокол HART. Применяется в системах автоматизации объектов.

Данное оборудование изготавливается индивидуально по требованиям заказчика. Просчёт и подготовка КП возможны только на основании опросного листа.

Описание:

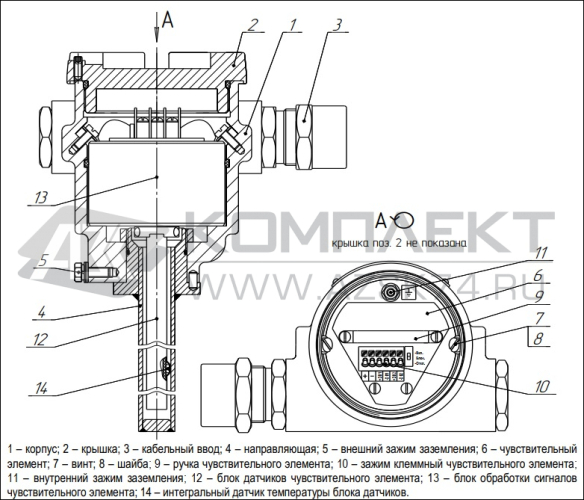

Корпус уровнемера ПМП-263 производится из алюминиевого сплава АК7ч (АЛ9) с окисным фторидным электропроводным покрытием, окрашивается порошковой краской (по заказу из коррозионностойких сталей 12Х18Н9ТЛ, 12Х18Н10Т). Оснащён внешним и внутренним зажимами заземления, одним или двумя кабельными вводами. Возможно изготовление с различными устройствами крепления изолирующих оболочек кабелей.
Электронная плата уровнемера с клеммами располагается внутри корпуса. Для получения доступа к ней необходимо открыть съёмную крышку.
Крепление к резервуару изготавливается в соответствии с пожеланиями заказчика.

Принцип работы:

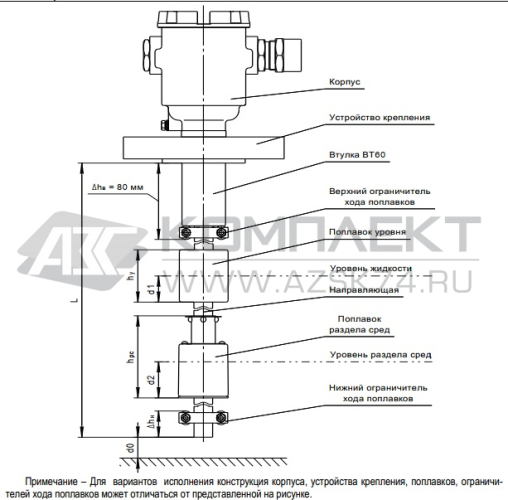

Принцип работы основан на явлении магнитострикции. Поплавки с магнитом свободно скользят по поверхности направляющей, занимая положение относительно зонда в зависимости от уровня контролируемой среды и от уровня раздела сред. Через обмотку зонда пропускается импульс тока, в результате чего вдоль звукопровода по всей его длине создается импульс магнитного поля. В местах расположения поплавков с постоянным магнитом, под действием эффекта магнитострикции возникают импульсы упругой деформации, которые распространяются по звукопроводу. Импульсы доходят до конца звукопровода и с помощью пьезоэлемента фиксируются блоком обработки сигналов. Блок измеряет интервалы времени от момента формирования импульса тока в обмотке зонда до момента приёма импульсов упругой деформации от поплавков. Так как скорость распространения импульсов упругой деформации в звукопроводе постоянна, то это позволяет определить расстояния до местоположений поплавков, определяемых уровнем контролируемой среды и уровнем раздела сред.

Длина направляющей, мм		от 500 до 6 000; от 500 до 3000 (исполнение без верхней неизмеряемой зоны); от 500 до 2500 (транспортное исполнение); от 500 до 2000 (инверсное исполнение)
Допускаемая основная погрешность измерений уровня (для токового сигнала 4 - 20 мА)		± 1 мм или ± 0,05% от диапазона измерений – большее значение
Допускаемая основная погрешность измерений уровня (для цифрового сигнала HART)		± 1 мм
Допускаемая основная погрешность измерений уровня раздела сред, мм		± 1,5 мм
Параметры контролируемой среды:	температура, ℃	от -50 до +80
	рабочее давление, МПа, не более	2,5
	плотность, кг/м³	от 450 до 1500
Степень защиты по ГОСТ 14254		IP66
Схема подключения		2-проводная
Выходной сигнал		4-20 мА и (или) цифровой кодированный сигнал на базе протокола HART
Напряжение питания (допустимое), В		от 9 до 42 (DC)
Потребляемая мощность, Вт, не более		1
Средняя наработка на отказ, ч, не менее		100 000
Масса, кг, не более		25
Назначенный срок службы, лет		10
