СИСТЕМА ИЗМЕРЕНИЯ СТРУНА

Измерительная система СТРУНА предназначена для измерения уровня, температуры, плотности, давления, массы, вычисления объёма светлых нефтепродуктов и сжиженного газа (СУГ) в одностенных и двустенных резервуарах,  сигнализации наличия и измерения уровня подтоварной  воды, повышения пожарной и экологической безопасности. Применяется для автоматизации процессов учета нефтепродуктов на АЗС, АГЗС, нефтебазах (НБ), предприятиях пищевой и химической промышленности.

Уровнемер Струна соответствует требованиям, предъявляемым к особо взрывобезопасному электрооборудованию подгруппы IIВ с видом взрывозащиты “Искробезопасная электрическая цепь уровня iа” согласно ГОСТ Р 51330.0-99 и ГОСТ Р 51330.10-99. Система зарегистрирована в Государственном реестре средств измерений (сертификат Госстандарта РФ)

Система измерения Струна может использоваться практически со всеми известными системами отпуска нефтепродуктов и легко интегрируется в комплексы АСУ ТП предприятий, системы сбора и обработки информации.

Применение Системы измерения СТРУНА позволяет:

Осуществить высокоточное дистанционное измерение уровня, плотности, температуры, давления и массы жидких сред, в том числе пищевых и взрывоопасных жидкостей (бензины, ДТ, масла, спирты, керосин, сжиженный газ, газоконденсат, растворители и т.п.),

Существенно сократить время  сдачи и приёмки смен и автоматизировать работу обслуживающего персонала АЗС, АГЗС, нефтебаз,

Проводить детальный контроль движения нефтепродуктов и СУГ в системах коммерческого учёта,

Отображать результаты измерения и вычисления параметров на автономном индикаторе или передавать информацию в компьютерную систему пользователя по стандартному интерфейсу RS-232, RS-485, USB,

Подключать к одной центральной части Системы  "СТРУНА" с автономным блоком индикации от 1 до 16 датчиков ППП (Первичных Преобразователей Параметров) установленных в резервуары,

Проводить несколькими Системами  "СТРУНА" мониторинг распределённого на больших площадях резервуарного парка нефтебаз и хранилищ,

Контролировать резервуары с различными высотами (взлив до 18 метров) и с различными продуктами одной системой "СТРУНА" (например МТАЗС, нефтебазы с горизонтальными и вертикальными резервуарами, химические производства, и т.п.)

Проводить контроль и установить автоматическую защиту от перелива топлива,

Установить автоматическую защиту насосов от работы "в сухую",

Реализовать нормативные требования экологической и пожарной безопасности,

Сигнализировать наличие или непрерывно измерять уровень подтоварной воды,

Автоматически контролировать герметичность резервуаров как одностенных, так и двустенных,

Контролировать давление или уровень тосола в межстенном пространстве двустенных резервуаров,

Контролировать довзрывоопасные концентрации горючих газов и паров (НКПР) с включением сигнализации и исполнительных механизмов.

Измерять давление как в резервуарах, так и в трубопроводах,

Вычислять массу паровой фазы в резервуарах с СУГ,

Измерять массу нефтепродукта или СУГ по аттестованным методикам выполнения измерений (МВИ),

Проводить метрологическую поверку без демонтажа оборудования,

Использовать полученные данные измерений в комплексных системах учета, хранения и отпуска нефтепродуктов, организовать глобальные корпоративные распределённые системы учёта,

Обеспечить создание полностью автоматических автозаправочных станций (ААЗС),

С применением специального программного обеспечения проводить автокалибровку градуировочных таблиц резервуаров,

Использовать  метрологические датчики ППП в системах градуировки резервуаров (ПИГЛ).

Технические  характеристики:

Состав систем измерительных “Струна”:

Центральная часть:

- Устройство вычислительное (УВ) (размеры шкафа 690Х380Х140мм.), устанавливаемоe в  помещении и состоящее из:
     - блока вычислительного (БВ),  имеющего  степень  взрывозащиты  ExiaIIB , предназначенного  для  сбора,  предварительного  преобразования  и  обработки  информации  параметров  резервуаров (до  16),  подготовки  информации  к  представлению  в  единицах  измерения и связи с внешними системами, компьютерами, сетями.
     - специализированного блока  питания  (БП),  имеющего степень  взрывозащиты  ExiaIIB,
     - блоков соединителей клеммных (СК), предназначенных для подключения кабелей от ППП.

- Блок  индикации (БИ), настольного  исполнения,  устанавливаемый  в помещении, предназначен  для  представления оператору информации на  индикаторе о  параметрах нефтепродуктов в резервуарах, выдачи сообщений о состоянии системы, а также для ввода с клавиатуры значений устанавливаемых параметров и задания режимов работы.  Размеры  190Х135Х52мм.;

- Межблочные кабели, конверторы интерфейсов и экплуатационная документация (ЭД).

- Программное обеспечение для отображения и обработки измеренной информации на компьютере.

Общий вес центральной части - 15 кг.


Периферийная часть:

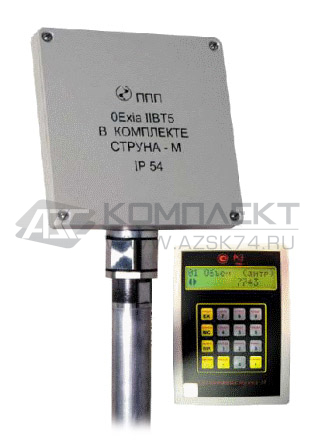

- Первичный  преобразователь  параметров  (ППП)  с  датчиками  уровня,  температуры,  плотности, давления  и  подтоварной  воды (по варианту исполнения). Выполнен  во  взрывобезопасном  исполнении, имеющего степень  взрывозащиты  ExiaIIB и  устанавливается  в  резервуарах. По варианту исполнения, до 16 ППП на одну центральную часть. Вес одного ППП в сборе : 1,5 кг + 1,5кг / на метр длинны.

- Устройство  управления  (УУ),  которое  устанавливается   в   помещении  и  предназначено для  программируемого включения или выключения оповещателей (световых,  звуковых), исполнительных  механизмов (клапанов, насосов), а также передачи сигнальной информации в шкафы автоматики.  Размеры шкафа УУ -  305Х178Х75мм. Вес 1,2 кг.
