КЛАПАН ДЫХАТЕЛЬНЫЙ СМДК-50 А

Клапан дыхательный СМДК-50 предназначен для обеспечения выхода воздуха с парами нефтепродуктов при их закачке в резервуар и ввода воздуха внутрь резервуара нефтебазы в момент откачки из него нефтепродуктов.

Клапан дыхательный совмещенный механический обеспечивает и малые дыхания резервуара, вызываемые изменением температуры окружающего воздуха или барометрического давления.

Технические характеристики:

• Пропускная способность - 50 м3/час
• Давление срабатывания - 2.0 кПа
• Вакуум срабатывания - 0,25 кПа
• Габаритные размеры -
  • длина - 255 мм
  • ширина - 140 мм
  • высота - 180 мм
• Присоединительные по центрам - 110 мм
• Масса - 4 кг
• Соответствует ТУ 3689-002-39933268-98

Профилактические осмотры клапанов дыхательных совмещенных СМДК-50, фукнционирующих на АЗС, производятся не реже двух раз в месяц в теплое время года и одного раза в десять дней при отрицательной температуре окружающего воздуха.

Примечание: Буква А в обозначении клапана указывает на материал корпуса, касеты -алюминиевый сплав.

Климатическое исполнение - «Умеренный климат»,1 – категория размещения.

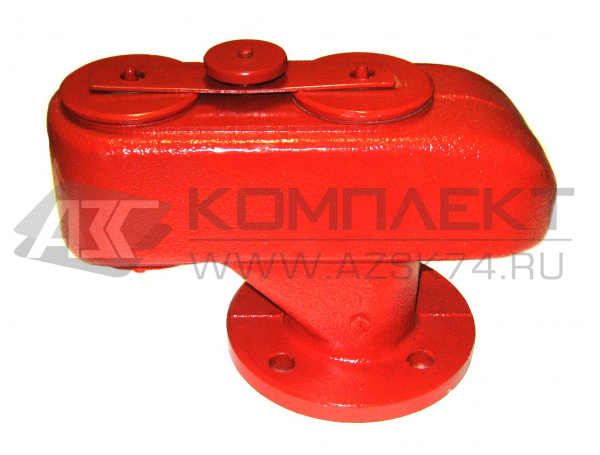

Конструкция дыхательного клапана СМДК-50

Снаружи корпуса установлены круглые заглушки, которые блокируют ход воздуха по каналам. Они приводятся в действие — прижимаются к выходным отверстиям — вручную, с помощью резьбового затвора.

Присоединительный патрубок диаметром 50 мм имеет фланец для монтажа. Внутри патрубка установлен пламягаситель. Корпус окрашен в красный цвет, благодаря чему хорошо заметен и защищён от коррозии.

Совмещённый механический дыхательный клапан (СМДК) состоит из нескольких частей. Сам клапан находится внутри металлического корпуса, который защищает его от внешних механических воздействий, резких температурных перепадов, атмосферных осадков и повреждений при монтаже. Особенность совмещённого клапана в том, что он работает как на выпуск — при избыточном давлении внутри резервуара, так и на впуск воздуха — когда давление внутри падает. Устройство предотвращает образование вакуума при откачке содержимого ёмкости, чем обеспечивает нормальное функционирование насосного оборудования.
