- обычное исполнение — с наконечником для шлангов;
- исполнение «М» - с фланцем;
- исполнение «К» - с резьбой для использования совместно с быстроразъемными соединениями (БРС) типа «Камлок».
Для разных патрубок предусмотрены следующие размеры: 75, 100, 150 (УНС/УНСА 75; УНС/УНСА 100; УНС/УНСА 150).
К воздействию устойчивости климатических факторов внешней среды устройство нижнего слива производятся в вариантах У (умеренный климат) и УХЛ (холодный климат с температурой до минус 60 град. С) категории размещения по ГОСТ 15150-69.

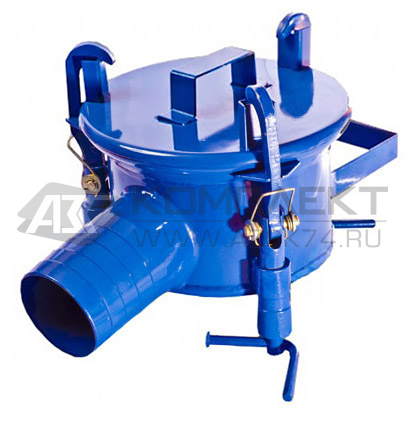

Устройство нижнего слива УНС состоит из корпуса, крышки, уплотнения, скобы, патрубка, трех захватов.
На боковой стороне корпуса установлены три подпружиненных крючкообразных крепежа, которые плотно прижимаются к сливному узлу ж/д цистерн.Уплотнение не позволяет осуществить пролив нефтепродукта. К патрубку присоединяется гибкий шланг.
После использования УНС закрывается крышкой.
Для слива нефтепродуктов из ж/д цистерн нужно извлечь с устройства крышку, после подвести устройство под сливной прибор цистерны, завести один захват за буртик сливного прибора, подтянуть устройство вверх до защелкивания захватов, затем затянуть стягивающие винты захватов, открыть сливной клапан цистерны и произвести слив.
После использования - устройство снять, закрыть крышкой.
Наименование параметра | УНС-75 | УНС-100 | УНС-150 | |||
---|---|---|---|---|---|---|
Условный проход DN, мм | 75 | 100 | 150 | |||
Габаритные размеры, мм, не более | ||||||
длина, L | 422 | 430 | 442 | |||
ширина, B | 285 | |||||
высота, H | 270 | 320 | ||||
Рабочее давление, МПа, не более | 0,4 | |||||
Масса, кг, не более | 10,5 | 12,2 | 18,1 | |||
Климатическое исполнение | У, УХЛ категория размещения 1 |
